Vysokotlaková hadica a montáž

A vysokotlaková hadica a montáž Všeobecne sa skladá z hadicového tela, vnútornej vložky, výstužnej vrstvy, vonkajšieho plášťa a rýchlych konektorov na oboch koncoch. Jeho hlavnou funkciou je transport kvapaliny alebo plynu pod vysokým tlakom, udržiavanie stabilného prietoku média a mať odolnosť proti tlaku, odporu, odpor korózie a ďalšie vlastnosti počas dlhodobého používania.
Hadicové telo je „kostrou“ celej vysokotlakovej hadice a zvyčajne sa skladá z viacerých vrstiev kompozitných materiálov. Najbežnejšie materiály vonkajšej vrstvy sú syntetické materiály PVC, Syntetická guma rezistentná na PVC, TPE, PU alebo olej. Tieto materiály majú charakteristiky dobrej flexibility, odolnosti proti poveternostným vplyvom, silného odporu oleja a odolnosti proti opotrebeniu. Môžu udržiavať stabilný výkon vo vysokej teplote, vysokej vlhkosti alebo mastnom prostredí a nie je ľahké prasknúť, stvrdnúť alebo korodovať. Vnútornejšou vrstvou hadice je vrstva výstelky, ktorá je v priamom kontakte s kvapalinou alebo plynom a musí mať extrémne silnú odolnosť proti korózii a nízke charakteristiky trenia. Vysoko kvalitné hadice zvyčajne používajú syntetické materiály PTFE, EPDM alebo potraviny, aby sa zabránilo kontaminovanej kontaminovanej tekutine počas prenosu, pričom znižuje odolnosť proti prietoku a zlepšila účinnosť prenosu. Okrem toho môže hladká štruktúra vnútornej steny tiež zabrániť zvyšku média, škálovania a upchatia a je obzvlášť vhodná pre kvapalné systémy obsahujúce olej, silnú kyselinu a alkali alebo suspendované častice.
Kľúč k stabilnej prevádzke vysokotlakových hadíc v prostrediach s pracovnými tlakami desiatok MPa alebo dokonca vyšších leží v posilnení vrstvy v strede. Táto časť vo všeobecnosti prijíma vysokopevnostnú oceľovú vodnú vrstvovú alebo špirálovú oceľovú vinutie, ktorá tvorí hustú sieťovú štruktúru prostredníctvom rozloženého prepletenia, aby účinne odolala vonkajšiemu napätiu, vnútorného rozširovacieho tlaku a opakovaného nárazového zaťaženia. Vrstva oceľového drôtového vrkoča tiež určuje „úroveň pracovného tlaku“ a „tlak na prasknutie“ hadice. Za normálnych okolností môže dvojvrstvová pletená štruktúra vydržať oveľa vyšším tlakom ako jedna vrstva a má lepšiu flexibilitu a polomer ohýbania. Všeobecne sa používa v hydraulických strojoch, inžinierskych zariadeniach a čistiacich systémoch s vysokou intenzitou.
Vonkajší plášť je ochrannou bariérou pre celú hadicu, ktorá je zodpovedná hlavne za odolávanie poškodeniu hadice z vonkajšieho prostredia, vrátane ultrafialového žiarenia, mechanického opotrebenia, chemickej korózie, vniknutia vodnej pary a tepelného starnutia. Materiál je zvyčajne syntetický gumový povlak alebo zložená zložená vrstva oplitovaná vláknou a povrch bude sprevádzaný aj anti-skĺzavou textúrou alebo identifikáciou farieb podľa účelu, aby sa rýchlo identifikovala úroveň účelu alebo tlaku v zložitých stavebných miestach alebo priemyselných seminároch.
Zostava konektora na oboch koncoch vysokotlakovej hadice je jednou z najdôležitejších tesniacich častí v celom tekutom systéme. Všeobecne sa vyrába z mosadze, nehrdzavejúcej ocele alebo galvanizovaného materiálu z uhlíkovej ocele. Jeho hlavnou funkciou je dosiahnuť rýchle spojenie a demontáž hadice s telom čerpadla, vodou, ventilom, dýzou a iným zariadením.

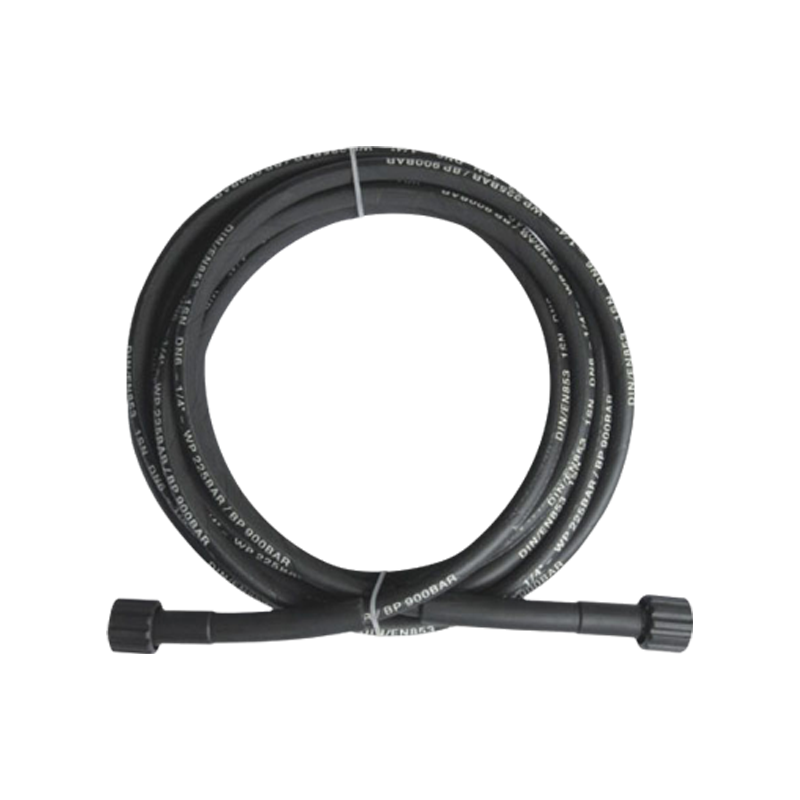

Hadica na čistenie vody pre umývačky vody: Tento typ hadice sa široko používa vo vysokotlakových práčkach automobilov na spojenie vodnej pištole a hlavného stroja práčky, aby sa rozšíril pracovný polomer. Zvyčajne sa vyrába z vysokopevnostného PVC, nylonového opletenia alebo trojvrstvových kompozitných materiálov s dobrým anti-twistingom a flexibilitou. Aby sa zlepšila adaptabilita a tesnenie, sú univerzálne rýchle konektory vybavené na oboch koncoch hadice, väčšinou vyrobené z medi alebo nehrdzavejúcej ocele, aby sa zabránilo úniku vody a strate tlaku.
Vynikajúcimi výhodami predlžovacej hadice podložky automobilov je ľahkosť, flexibilita a nie je ľahké sa dajú uznať. Používatelia môžu flexibilne čistiť telo, zem alebo rohy bez pohybu hlavného stroja. Vďaka svojim charakteristikám UV odolnosti, proti starnutiu a protiorózii je vhodný pre vonkajšie alebo daždivé, prašné prostredie, zlepšuje účinnosť čistenia a prevádzkový komfort.
Vysokotlaková gumová hadica: Tento typ sa používa hlavne v systémoch hydraulických prevodoviek, priemyselných čistiacich zariadení a stavebných strojov. Je to najtradičnejší a najbežnejší typ vysokotlakovej hadice v priemyselných aplikáciách. Jeho materiál je vo všeobecnosti syntetická guma rezistentná na olej, rezistentná na kyseliny a alkalická. Vnútorná vrstva je hladká, aby sa zlepšila účinnosť priechodu tekutín. Stred je posilnený oceľovým drôtovým pleteným vrstvou a vonkajšia vrstva je pokrytá gumou proti opotrebeniu, aby sa zabránilo fyzickému poškodeniu a starnutiu životného prostredia.
Vysokotlaková gumová hadica podporuje vyšší pracovný tlak (bežne 25 MPA ~ 100 MPa), má odpor nárazu, vysokú teplotu odporu a vysoký tlak odolnosť a široko sa používa v ťažkých scénach, ako sú banské zariadenia, vstrekovacie lišty, strojové operácie a hydraulické ramená. Jeho rigidný a flexibilný konštrukčný dizajn mu umožňuje udržiavať silu a zároveň má určitý stupeň flexibility, ktorý sa dá ľahko ležať a inštalovať.

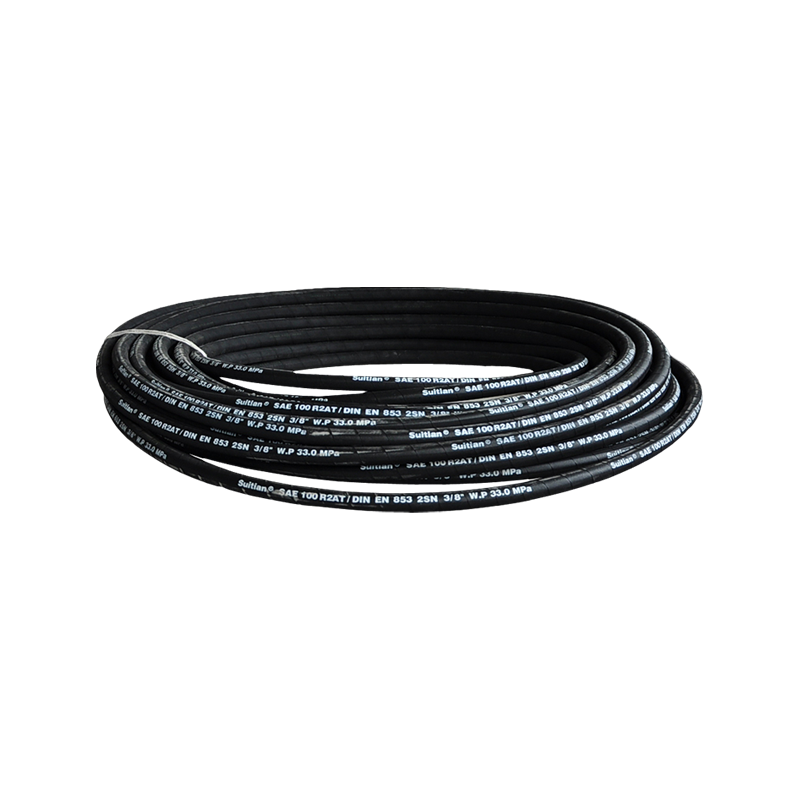

Hydraulická dvojitá pletená hadica: Jedná sa o priemyselnú hadicu určenú špeciálne pre hydraulické systémy s vysokým tlakom. V porovnaní s bežnou jednostrannou oceľovou hadicou s oceľovým drôtom, jej štruktúra pridáva dve vrstvy prepletených vysokopevnostných oceľových drôtov, ktoré účinne zlepšujú celkovú pevnosť v tlaku a vonkajší odpor nárazu a je vhodná pre systémy so systémami tlaku presahujúcimi 3500psi (približne 25 MPA).
Hydraulická dvojitá pletená hadica sa bežne používa v strojárskych strojoch, vŕtacích zariadeniach, letískových pozemných zariadeniach a priemyselnej automatizácii, najmä v miestach s malými priestormi, zložitými ohybmi a častými spojmi. Jeho gumová podšívka má vynikajúcu odolnosť proti oleju a odolnosť proti chemickej korózii a môže pracovať stabilne aj vo vysokom teplote, vysokom oleji, vysokých kyselinách a alkalických alebo organických rozpúšťadlách.

1. Odolnosť proti tlaku
Najvýznamnejšia technická hodnota vysokotlakovej hadice sa odráža v jej vynikajúcom odolnosti proti tlaku. Aby sa vydržala kontinuálny vysokotlakový prietok vody, hydraulický prenos oleja alebo plynu, jeho vnútorná štruktúra zvyčajne používa vysoko pevné oceľové drôtové pletenie alebo špirálovú vinutie vrstvy vinutia v kombinácii s flexibilnou, ale silnou gumovou alebo termoplastickou kompozitnou vonkajšou vrstvou, aby vytvorila stabilnú štruktúru „mäkkosti s tuhosťou“. Tento viacvrstvový kompozitný systém môže nielen účinne zabrániť rozširovaniu, deformovaniu alebo prasknutiu hadice pod vysokým tlakom, ale tiež znížiť riziko prasknutia potrubia spôsobených okamžitými výkyvmi tlaku (ako je počiatočný náraz, odraz tlaku atď.). Rôzne úrovne pracovného tlaku zodpovedajú počtu a usporiadaniu oceľových drôtov rôznych úrovní pevnosti. Priemyselný štandard často vyžaduje, aby praskajúci tlak hadice bol viac ako 3-4-násobok pracovného tlaku, aby zanechal dostatočnú redundanciu bezpečnosti. Preto, či už v scénach, ako sú strojárske stroje, hydraulické systémy alebo vysokotlakové čistiace vozidlá, je výber vysokokvalitných vysokotlakových hadíc odolných voči tlaku nevyhnutným predpokladom na zabezpečenie nepretržitej a bezpečnej prevádzky systému.
2
V tradičných konceptoch je „odolnosť tlaku“ často zviazaná s „rigiditou“, ale touto obmedzením prelomila moderná vysokotlaková hadicová technológia. Na základe splnenia požiadaviek na pevnosť prijatím vonkajšej kože z mäkkej gumy, konštrukcie vlnitej štruktúry a flexibilnej vnútornej podšívky má hadica dobrá flexibilita a ohybnosť pri zachovaní určitej tuhosti.
Táto konštrukčná výhoda je obzvlášť vhodná pre zložité priestorové zapojenie a viac mobilných operácií: hadica sa nestrehne, odrazí alebo zamotaná, keď je zabalená za roh v malom priestore, ovinutá okolo potrubia v dielni alebo voľne pretiahnutá pri umývaní tela auta. Zároveň môže hadica s protórnym ošetrením účinne zabrániť vinutiu a krúžku, výrazne zlepšiť plynulosť a bezpečnosť používania a zníženie možnosti zlomenia alebo kompresie v dôsledku krútenia.
3. Vysoký odpor počasia
Vysokotlakové hadice sa väčšinou používajú vo vonkajších alebo vysoko intenzívnych pracovných podmienkach, ako sú stavebné miesta, ťažobné stroje, vysokotlakové umývanie automobilov, poľnohospodárske postreky atď. Vonkajšie prostredie je často sprevádzané silným ultrafialovým lúčom, dažďovou eróziou, ropnou kyselinou, silnou kyselinou a alkalickým plynom a dokonca aj voľným počasím. Preto jeho vonkajší plášť musí mať extrémne vysoký odpor počasia.
Vysoko kvalitné vysokotlakové hadice zvyčajne používajú materiály rezistentné na starnutie a koróziu, ako sú EPDM, NBR alebo TPU. Tieto materiály môžu nielen efektívne odolať stĺpeniu spôsobenému slnečným žiarením, ale tiež si udržiavať rovnakú štruktúru po dlhú dobu v špeciálnych korozívnych prostrediach, ako sú chemické rastliny, ropné polia a potravinové továrne. Niektoré modely zároveň pridávajú aj antistatické látky, povlaky odolné voči výbuchu, vzorce spomaľujúce horenia atď., Aby uspokojili potreby vysokej úrovne bezpečnosti.
4. Multi-rozhrania kompatibilita
Ako médium na pripojenie systému, kompatibilita a štandardizácia konektorov na oboch koncoch vysokotlakovej hadice priamo ovplyvňujú účinnosť montáže a neskôr pohodlie údržby medzi zariadeniami. Súčasné komponenty hadíc hlavných hadíc prijímajú medzinárodné štandardné dizajn rozhrania, vrátane vlákna M22 × 1,5, G1/4, G3/8 BSP Interface, rýchly konektor doplnku, americké NPT vlákno, štandard DIN, štandard JIC a ďalšie prispôsobené špecifikácie.
Tieto štandardné rozhrania môžu dosiahnuť bezproblémové dokovanie s rôznymi značkami zariadení, ako sú Karcher, Bosch, Husqvarna, Lavor, Nilfisk atď., Bez potreby ďalších prevodníkov. Používatelia musia vybrať iba zodpovedajúce špecifikácie, ktoré sa majú pripojiť jedným kliknutím. Zároveň je hadicový port vybavený protišmykovými drážkami, O-krúžkami odolnými voči úniku, otočnými kĺbmi a inými štruktúrami, aby sa ďalej zlepšilo tesnenie a bezpečnosť a predišlo uvoľneniu alebo úniku pod vysokým tlakom.
